Máy đo độ nén vòng giấy JD-213

Còn hàng

Liên hệ

Tổng quan

Máy đo độ nén vòng giấy, độ nén vòng giấy là gì, nguyên tắc đo độ nén vòng giấy, thiết bị đo độ nén vòng giấy bao gồm những gì

  1. Máy đo độ nén vòng giấy

  2. Model: JD-213
  3. Hãng sản xuất: Jingding
  4. Xuất xứ: Trung Quốc

1. Độ nén vòng giấy là gì?

  1. Độ nén vòng giấy là lực nén lớn nhất trên một đơn vị chiều dài mà một mẫu thử hẹp khi bị uốn cong thành hình trụ (vòng tròn) có thể chịu được trên cạnh của mẫu mà không bị nén xuống dưới. Chỉ số độ nén vòng giấy được tính bằng Kg/N/Lb
  2. Nguyên tắc đo độ nén vòng giấy là một dải hẹp mẫu thử giấy hoặc carton được uốn cong thành vòng tròn và chịu tác dụng của lực nén cạnh tăng dần cho đến khi mẫu thử bắt đầu xẹp xuống. Độ bền nén vòng giấy được tính từ lực nén lớn nhất và chiều dài mẫu thử.

2. Các thiết bị để đo độ nén vòng giấy.

a. Dụng cụ cắt mẫu:

  1. Gồm một khuôn cắt có khả năng cắt chính xác mẫu thử theo các kích thước quy định với các mép cắt thẳng, song song, sắc và sạch. Các dụng cụ cắt mẫu khác như dao lưỡi kép cũng có thể được sử dụng nếu có khả năng cắt tương tự.Thiết kế với cấu trúc điểm tựa hợp lý giúp cho việc lấy mẫu chính xác, thuận tiện và nhẹ nhàng.
  2. Cắt mẫu A: 152x 12.7mm( để nhấn vòng)
  3. Độ dày lấy mẫu: 0.1-1.0mm
  4. Kích thước: 670x450x470 mm

b. Dụng cụ đặt mẫu thử:

  1. Gồm một khối đế, thường là hình trụ có hốc hình trụ, kết hợp với một đĩa ở chính giữa có thể tháo ra được, tạo thành một đường rãnh hình khuyên.
  2. Model: JD-215
  3. Kích thước mẫu: 25 x100mm( áp lực bên)/25 x85mm( mẫu bám dính)
  4. Lỗi kích thước lấy mẫu: 0.5mm
  5. Chiều dài lấy mẫu tối đa: 220mm
  6. Độ dày lấy mẫu tối đa: 18mm
  7. Khoảng cách điều chỉnh : 25, 30, 50, 60, 80, 100, 150, 175 mm
  8. Độ sâu cắt: <8 mm
  9. Kích thước: (Lx WxH) 430 x380 x200 mm

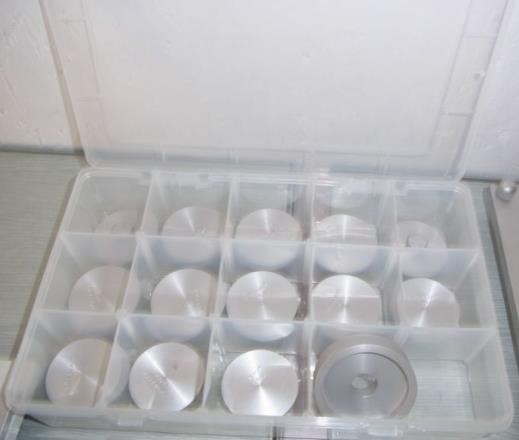

c. Bộ vòng thử

  1. Model: JD-205-H
  2. Kích thước: (L×W×H)180×105×66 mm

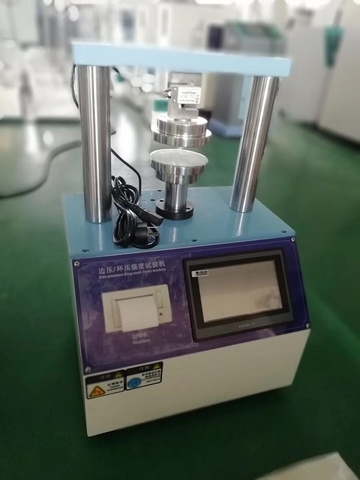

d. Máy đo độ nén vòng giấy

  1. Thông số kỹ thuật:
  2. Phạm vi đo:  0-200 Kg
  3. Đơn vị tính: Kg/N/Lb
  4. Sai số: ± 1%
  5. Tốc độ kiểm tra: (12,5 ± 2,5) mm / phút
  6. Song song của tấm áp suất trên và dưới: <0,05㎜
  7. Khoảng cách tối đa giữa các tấm: > 70㎜
  8. Tấm áp lực: 100 × 100 mm hoặc tùy chọn vào đường kính mẫu ép phẳng.
  9. Khoảng cách đo hiệu quả: 150mm
  10. Kích thước: 550 × 400 × 850mm
  11. Nguồn điện: 220V
